Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: OPGW-12B1.3
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
12 Core Overhead Line Stainless Steel OPGW Kabel Tanah Optik Kabel Serat Optik |
Jumlah serat: |
12F |
Jenis serat:: |
mode tunggal |
Struktur: |
Tabung Baja Tahan Karat |
Jeli: |
Gel diisi atau bebas gel |
Aplikasi: |
Jalur Overhead |
Anggota Kekuatan: |
Kabel baja |
Sedang mengemas: |
Drum kayu besi |
Nama Produk: |
12 Core Overhead Line Stainless Steel OPGW Kabel Tanah Optik Kabel Serat Optik |
Jumlah serat: |
12F |
Jenis serat:: |
mode tunggal |
Struktur: |
Tabung Baja Tahan Karat |
Jeli: |
Gel diisi atau bebas gel |
Aplikasi: |
Jalur Overhead |
Anggota Kekuatan: |
Kabel baja |
Sedang mengemas: |
Drum kayu besi |

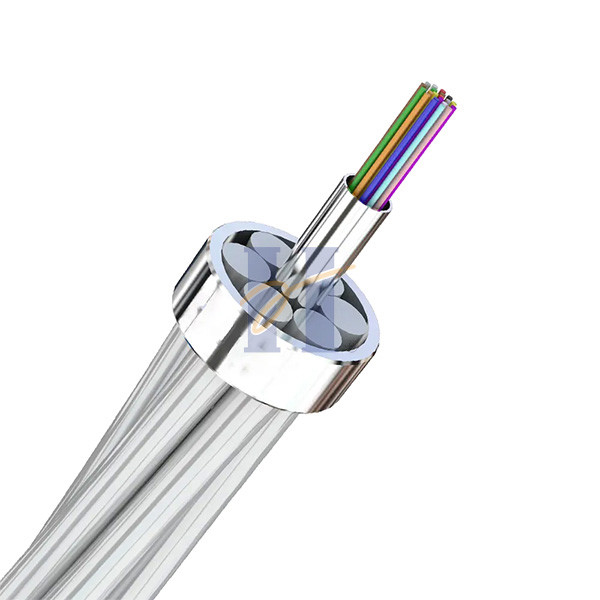

12 Core Overhead Line Stainless Steel OPGW Kabel Tanah Optik Kabel Serat Optik
Keterangan
Kabel ground komposit serat optik (OPGW) adalah kabel ground overhead yang mengandung serat optik.Ini memiliki beberapa fungsi seperti kabel ground overhead dan komunikasi optik.Ini terutama digunakan untuk jalur komunikasi 110KV, 220KV, 500KV, 750KV dan sistem transmisi tegangan tinggi overhead baru.Ini juga dapat digunakan untuk menggantikan saluran tanah yang ada dari sistem transmisi tegangan tinggi overhead lama, menambahkan saluran komunikasi optik, mengirimkan arus waktu singkat dan memberikan perlindungan anti petir.Struktur lain dapat disesuaikan berdasarkan permintaan.
Spesifikasi teknis
| item | Data teknis | ||
| Terdampar | Inti, lapisan 1 lapisan 2 | ||
| Arah terdampar | Lapisan luar adalah tangan Kanan | ||
| Diameter kabel (Nominal) | 14.0mm | ||
| Berat Kabel (Perkiraan) | 688,3kg/km | ||
| Mendukung Lintas Bagian | SEBAGAI Kawat | 104.7mm2 | |
| Nilai Kekuatan Tarik (RTS) | 111.6kN | ||
| Modulus Elastisitas (E-Modulus) | 149.5N / mm2 | ||
| Koefisien Perpanjangan Termal | 13,4×10-6/K | ||
| Stres Kerja Maksimum (40% RTS ) | 44.64kN | ||
| Stres Sehari-hari (EDS) (16~25% RTS) | 17.86~27.9kN | ||
| Resistansi DC pada 20℃ | 0,667ohm/km | ||
| Arus waktu singkat (1s,20℃～200℃) | 8.77kA | ||
| Kapasitas arus waktu singkat ( I2t) | 77.0kA²s | ||
| Radius lentur minimum | Instalasi | 30 kali diameter kabel | |
| Operasi | 15 kali diameter kabel | ||
| Kisaran suhu | Instalasi | -20℃～+60℃ | |
| Penyimpanan & pengiriman | -40℃～+70℃ | ||
| Operasi | -40℃～+70℃ | ||
Struktur kabel:
Fitur
Tabung baja tahan karat yang diisi dengan gel hidrofobik memberikan perlindungan dan dukungan serat optik
Performa tarik yang bagus
Diameter kecil, ringan, beban tambahan rendah ke menara
Panjang kelebihan serat yang tepat dari unit optik mudah dibuat
Suhu transportasi/penyimpanan: -40℃ hingga +65℃
Panjang drum standar
2000m/drum, 4000m/drum
Spesifikasi serat
|
|
G.652 | G.655 | 50/125μm | 62,5/125μm | |
| redaman | @850nm | 3,0 dB/km | 3,0 dB/km | ||
| (+20℃) | @1300nm | 1,0 dB/km | 1,0 dB/km | ||
| @1310nm | 0,36 dB/km | 0,40 dB/km | |||
| @1550nm | 0,22 dB/km | 0,23dB/km | |||
| Bandwidth (Kelas A) | @850nm | 500 MHz·km | 200 MHz·km | ||
| @1300nm | 1000 MHz·km | 600 MHz·km | |||
| Bukaan Numerik | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Panjang Gelombang Pemotong Kabel cc | 1260nm | 1480nm | |||
FAQ
Q1.Apakah Anda tradning perusahaan atau produsen?
Kami adalah produsen dengan pengalaman 30 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi kabel yang ditiup udara, OPGW & ADSS.
Q2.Tentang kualitas?
Kami 100% menguji kabel kami sebelum pengiriman.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.
Q3.Can Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, seperti yang kami tahu bisnis selalu dari pesanan kecil.
Q4.Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi pls yakinlah bahwa kami akan mengatur barang Anda secepatnya setelah pembayaran Anda.
Q5.Bisakah Anda menyediakan produk dan logo yang disesuaikan?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.
