Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: OPGW-72B1.3
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
72 Core Single Mode G652D G655 OPGW Overhead Power Transmission Line Kabel Ground Optik |
Jumlah serat: |
72F |
Serat: |
G.652D |
Struktur: |
tabung baja |
Aplikasi: |
Komunikasi saluran listrik |
Anggota Kekuatan: |
Kawat baja berlapis aluminium |
Sedang mengemas: |
Drum kayu besi |
Suhu Operasional: |
-40 ~ +60 C |
Nama Produk: |
72 Core Single Mode G652D G655 OPGW Overhead Power Transmission Line Kabel Ground Optik |
Jumlah serat: |
72F |
Serat: |
G.652D |
Struktur: |
tabung baja |
Aplikasi: |
Komunikasi saluran listrik |
Anggota Kekuatan: |
Kawat baja berlapis aluminium |
Sedang mengemas: |
Drum kayu besi |
Suhu Operasional: |
-40 ~ +60 C |

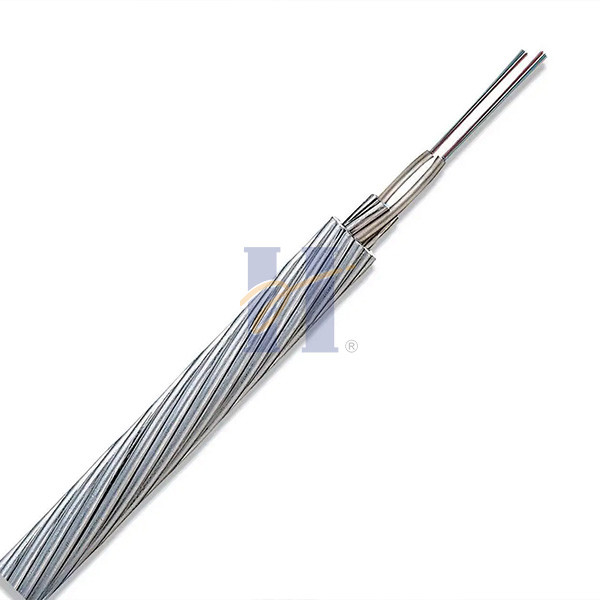

72 Core Single Mode G652D G655 OPGW Overhead Power Transmission Line Kabel Ground Optik
Keterangan
Huiyuan adalah pemimpin dalam pengembangan dan peluncuran OPGW ketika ada kesadaran bahwa jalur transmisi listrik menyediakan jalur yang ideal untuk jalur telekomunikasi.Saat ini, Huiyuan menawarkan portofolio produk OPGW yang besar dan kapasitas total yang tinggi dengan fasilitas yang berlokasi di China untuk memenuhi kebutuhan pasar lokal & global.Huiyuan juga memproduksi lini perangkat keras lampirannya sendiri yang menyederhanakan fase desain jaringan suatu proyek sambil memastikan kompatibilitas antara kabel dan komponen terkait.
Spesifikasi teknis
| Tidak. | Data teknis | ||||||||
| tipe produk | Tipe Struktur | Maks.Serat | Bagian AS Kawat | Diameter | Berat Kabel | Tingkat Kekuatan Tarik | 20℃DC | Kapasitas Saat Ini Waktu Singkat | |
| Menghitung | (mm2) | (mm) | (kg/km) | (kN) | Perlawanan | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112;45] | 1/2.6/20AS＋4/2.5/20AS | 48 | 90 | 13.2 | 641 | 112 | 0,98 | 45 |
| 11/2.8/20AS, Unit Optik 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57;67] | 1/2.6/40AS＋4/2.5/40AS | 48 | 90 | 13.2 | 457 | 57 | 0.52 | 67 |
| 11/2.8/40AS, Unit Optik 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100-[118;50] | 1/2.6/20AS＋5/2.5/20AS | 24 | 100 | 13.2 | 674 | 118 | 0.93 | 50 |
| 11/2.8/20AS, Unit Optik 1/2.5 | |||||||||
Struktur kabel
Aplikasi produk
1. Untuk digunakan oleh utilitas listrik pada saluran transmisi sebagai pengganti kabel pelindung tradisional
2. Untuk aplikasi retrofit di mana kawat pelindung yang ada perlu diganti dengan OPGW
3. Untuk saluran transmisi baru, bukan kawat pelindung tradisional
4. Suara, video, transmisi data
5. Jaringan SCADA
6. Penyewaan serat gelap
Panjang drum standar
2000m/drum & 4000m/drum
Spesifikasi serat
| Karakteristik | Nilai yang Ditentukan | Satuan | |||
| Karakteristik geometris | |||||
| Diameter kelongsong | 125.0±1.0 | m | |||
| Kelongsong non-lingkaran | 1.0 | % | |||
| Diameter lapisan: | 245.0±10.0 | m | |||
| Kesalahan konsentrisitas lapisan-kelongsong | 12.0 | m | |||
| Lapisan tidak melingkar | 6.0 | % | |||
| Kesalahan konsentrisitas inti-cladding | 0.8 | m | |||
| Karakteristik mekanis | |||||
| Keriting | 4 | m | |||
| Bukti stres | 0.69 | IPK | |||
| Kekuatan strip pelapis | Nilai rata-rata | 1.0-5.0 | N | ||
| Nilai puncak | 1.3-8.9 | N | |||
| Kerugian lentur makro | 60mm, 100 lingkaran, pada 1550nm | 0,05 | dB | ||
| 32mm, 1 lingkaran, pada 1550nm | 0,05 | dB | |||
Pengepakan & Pengiriman
• Drum Kabel Standar
• Panjang gulungan standar: 2/3km/gulungan, panjang lainnya juga tersedia
OPGW harus digulung rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau setara.Gulungan harus ditunda dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.
