Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: OPGW-48B1.3
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
48 Core Stranded Stainless Steel Tube OPGW Overhead Line Composite Ground Wire |
Jumlah serat: |
48F |
Serat: |
G652D |
Struktur: |
Tabung SS |
Instalasi: |
Jalur Overhead |
Anggota Kekuatan: |
Kawat aluminium |
Sedang mengemas: |
Drum kayu besi |
Suhu Operasional: |
-40 ~ +60 C |
Nama Produk: |
48 Core Stranded Stainless Steel Tube OPGW Overhead Line Composite Ground Wire |
Jumlah serat: |
48F |
Serat: |
G652D |
Struktur: |
Tabung SS |
Instalasi: |
Jalur Overhead |
Anggota Kekuatan: |
Kawat aluminium |
Sedang mengemas: |
Drum kayu besi |
Suhu Operasional: |
-40 ~ +60 C |

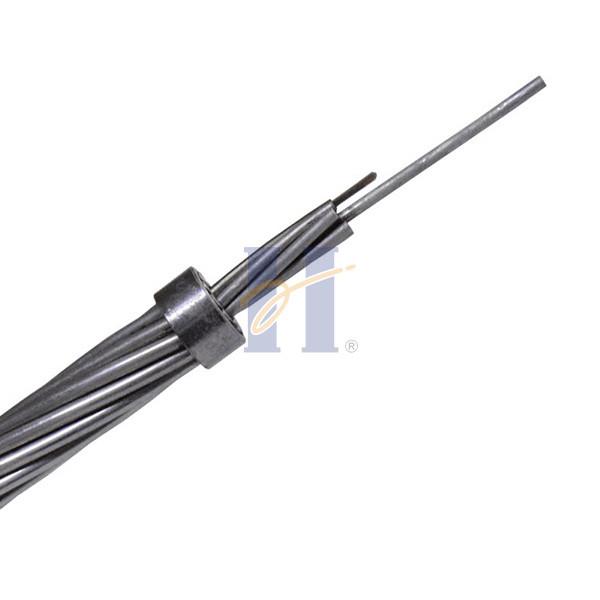

48 Core Stranded Stainless Steel Tube OPGW Overhead Line Composite Ground Wire
Keterangan
Beberapa gaya OPGW yang berbeda dibuat.Dalam satu jenis, antara 8 dan 48 serat optik kaca ditempatkan dalam tabung plastik.Tabung dimasukkan ke dalam tabung baja tahan karat, aluminium, atau baja berlapis aluminium, dengan beberapa panjang serat yang dibiarkan longgar untuk mencegah ketegangan pada serat kaca.Tabung penyangga diisi dengan minyak untuk melindungi unit serat dari air dan untuk melindungi tabung baja dari korosi, celah kabel diisi dengan minyak.Tabung terdampar ke dalam kabel dengan aluminium, paduan aluminium atau untaian baja, mirip dengan kabel ACSR.Untaian baja memberikan kekuatan, dan untaian aluminium memberikan konduktivitas listrik.Untuk jumlah serat yang sangat besar, hingga 144 serat dalam satu kabel, banyak tabung digunakan.Pada jenis lain, batang aluminium memiliki beberapa alur spiral di sekitar bagian luar, di mana serat dalam tabung penyangga diletakkan.Unit serat ditutupi dengan pita plastik atau baja, dan keseluruhannya dikelilingi dengan untaian aluminium dan baja.Serat individu mungkin dalam tabung "penyangga longgar", di mana diameter dalam tabung lebih besar dari diameter luar serat, atau mungkin "penyangga ketat" di mana penyangga plastik dilapisi langsung ke kaca.Serat untuk OPGW adalah tipe mode tunggal.Kami hanya menyediakan OPGW dengan tabung stainless steel.
Spesifikasi teknis
| Tidak. | Data teknis | ||||||||
| tipe produk | Tipe Struktur | Maks.Jumlah Serat | Bagian AS Kawat | Diameter | Berat Kabel | Tingkat Kekuatan Tarik | 20℃DC | Kapasitas Saat Ini Waktu Singkat | |
| (mm2) | (mm) | (kg/km) | (kN) | Perlawanan | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS, Unit Optik 1/3.0 | 24 | 40 | 9 | 304 | 51 | 2.10 | 9 |
| 2 | OPGW-24B1.3-50-[58;11.5] | 6/3.2/20AS, Unit Optik 1/3.2 | 24 | 50 | 9.6 | 345 | 58 | 1.82 | 11.5 |
| 3 | OPGW-48B1.3-70-[77;24] | 6/3.8/20AS, Unit Optik 1/3.8 | 48 | 70 | 11.4 | 475 | 77 | 1.30 | 24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS, Unit Optik 1/3.8 | 48 | 70 | 11.4 | 340 | 42 | 0,70 | 38 |
Struktur kabel
Fitur
Diameter besar, kapasitas serat besar
Strukturnya stabil dan keandalannya tinggi
Kemampuan luar biasa terhadap sisi dan kapasitas arus hubung singkat yang luar biasa
Desain stranding yang optimal dapat memperoleh panjang surplus serat optik sekunder • Jumlah strand dapat dirancang dalam dua atau tiga lapisan
Cocokkan dengan kabel ground yang sama
Panjang drum standar
2000m/drum & 4000m/drum
Spesifikasi serat
| Karakteristik | Nilai yang Ditentukan | Satuan | |||
| Karakteristik geometris | |||||
| Diameter kelongsong | 125.0±1.0 | m | |||
| Kelongsong non-lingkaran | 1.0 | % | |||
| Diameter lapisan: | 245.0±10.0 | m | |||
| Kesalahan konsentrisitas lapisan-kelongsong | 12.0 | m | |||
| Lapisan tidak melingkar | 6.0 | % | |||
| Kesalahan konsentrisitas inti-cladding | 0.8 | m | |||
| Karakteristik mekanis | |||||
| Keriting | 4 | m | |||
| Bukti stres | 0.69 | IPK | |||
| Kekuatan strip pelapis | Nilai rata-rata | 1.0-5.0 | N | ||
| Nilai puncak | 1.3-8.9 | N | |||
| Kerugian lentur makro | 60mm, 100 lingkaran, pada 1550nm | 0,05 | dB | ||
| 32mm, 1 lingkaran, pada 1550nm | 0,05 | dB | |||
FAQ
Q1.Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen dengan pengalaman 30 tahun dalam memproduksi kabel tiup udara, OPGW & ADSS.
Juga, kami juga pemasok yang memenuhi syarat dari China State Grid.
Q2.Tentang kualitas?
100% uji kabel kami sebelum pengiriman.
Q3.Pesanan percobaan?
Ya, pesanan percobaan tersedia.
Kami mendukung proyek baru pelanggan kami, seperti yang kami tahu bisnis selalu dari pesanan kecil.
Q4.Waktu pengiriman?
Biasanya sekitar 3-7days hari kerja, tetapi tergantung pada jumlah pesanan.
Q5.Produk dan logo yang disesuaikan?
Ya, kami menyediakan layanan OEM & ODM.
