Rincian Produk
Tempat asal: Cina
Nama merek: HYOC
Sertifikasi: ISO9001
Nomor model: OPGW-60
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: 1000USD/KM to 3000USD/KM
Kemasan rincian: drum besi
Waktu pengiriman: 30 hari
Menyediakan kemampuan: 1000km/bulan
tingkat tegangan: |
100kv hingga 1000kv |
Jumlah serat: |
12f hingga 48f |
Daya tarik: |
50Kn hingga 200kn |
Arus hubung singkat: |
20 hingga 200kA²s |
tingkat tegangan: |
100kv hingga 1000kv |
Jumlah serat: |
12f hingga 48f |
Daya tarik: |
50Kn hingga 200kn |
Arus hubung singkat: |
20 hingga 200kA²s |
Kabel ground overhead kabel AC di luar saluran listrik overhead udara desain tabung stainless steel kabel serat opgw
Keterangan:

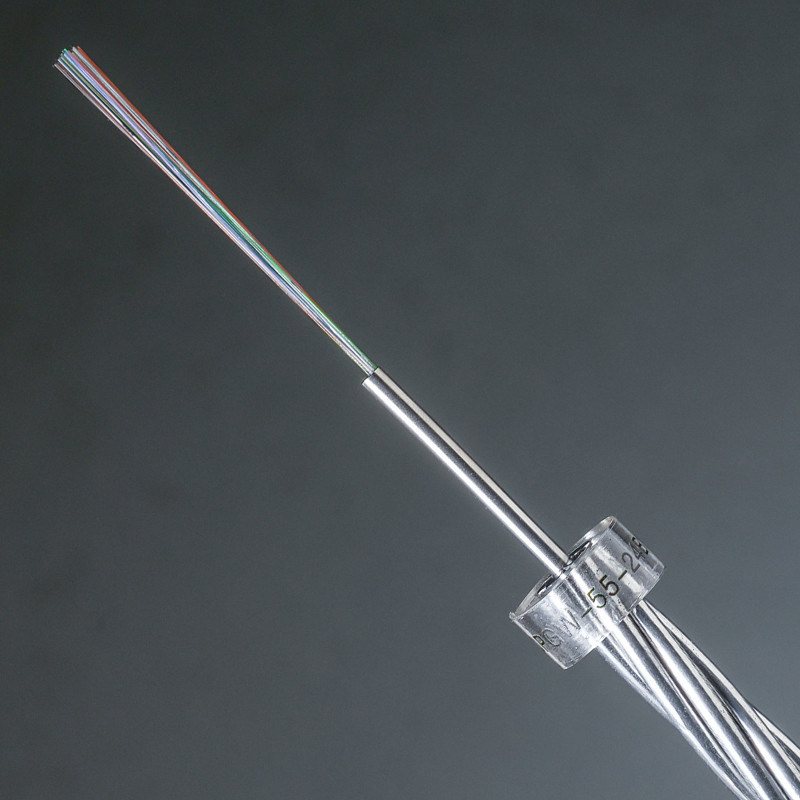

Desain OPGW/OPPC (Optical Fiber Composite Overhead Ground Wire & Optical Phase Conductor) HUIYUAN didasarkan pada teknologi tabung baja tahan karat yang sangat andal dan kuat.Tabung stainless steel terdampar di lapisan pertama OPGW/OPPC (Stranded Tube Design) atau ditempatkan di inti kabel (Central Tube Design).
Fitur:
Unit serat optik baja tahan karat dari tabung longgar pusat dan kabel lainnya dipelintir secara bersamaan
Serat bisa mendapatkan panjang berlebih yang lebih baik di tabung baja tahan karat
Desain yang tepat dari penampang kabel memastikan sifat listrik, sifat mekanik dan fisik, dan stabilitas termal kabel
Hemat biaya
Kualitas tinggi
Standar:
ITU-T G.650: Definisi dan metode pengujian untuk atribut deterministik linier dari serat dan kabel mode tunggal
ITU-T G.652: Karakteristik serat optik dan kabel mode tunggal
IEC 60793-2-50 B1.3: Spesifikasi bagian untuk serat mode tunggal kelas B
IEEE 1138: Konstruksi Standar Kabel Komposit Fiber Optic Overhead Ground (OPGW) untuk digunakan pada Saluran Listrik Utilitas Listrik
ASTM B398: Spesifikasi Standar untuk Kawat Aluminium-Alloy 6201-T81 untuk Keperluan Listrik
ASTM B 415: Spesifikasi Standar untuk Konduktor Baja Berlapis Aluminium Keras
ASTM B416: Spesifikasi untuk Konduktor Baja Berlapis Aluminium Berlapis Konsentris
EIA/TIA-455: Prosedur Uji Standar untuk Serat Optik, Kabel, Transduser, Sensor, Perangkat Penghubung dan Pengakhiran dan Komponen Serat Optik lainnya
EIA 492A: Spesifikasi Generik untuk Serat Pemandu Gelombang Optik
EIA 472A: Spesifikasi Bagian untuk Kabel Komunikasi Serat Optik untuk Penggunaan Luar Udara
Struktur kabel:
Detail teknis:(di bawah ini adalah kabel khas untuk referensi)
| item | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| No./diameter tabung optik (mm) | 1/3,5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| No./diameter kawat AL (mm) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| No./diameter kabel ACS (mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diameter kabel (mm) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Berat kabel (kg) | 415 | 320 | 374 | 432 | 527 |
| Resistansi DC (20℃ W/km) | 1.36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Modulus elastisitas (IPK) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| Kapasitas hubung singkat (kA²s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| Maks.suhu operasi (℃) | 200 | 200 | 200 | 200 | 200 |
| Maks.jumlah serat | 48 | 32 | 48 | 52 | 30 |
| Hubungi kami untuk lebih jelasnya | |||||
Detail serat (G652D):
| Karakteristik | Nilai yang Ditentukan | Satuan | ||
| Diameter bidang mode | pada 1310nm | 9.2±0.4 | m | |
| pada 1550nm | 10,4 ± 0,6 | m | ||
| Koefisien atenuasi | pada 1310nm | 0,40 | dB/km | |
| pada 1550nm | 0.30 | dB/km | ||
| Panjang gelombang dispersi nol (0) | 1300 hingga 1324 | nm | ||
| Kemiringan dispersi nol maksimum (S0max) | 0,092 | ps/(nm2·km) | ||
| Panjang gelombang potong (λcc) | 1260 | nm | ||
| Diameter kelongsong | 125.0±1.0 | m | ||
| Kelongsong non-lingkaran | 1.0 | % | ||
| Diameter lapisan: | 245.0±10.0 | m | ||
| Kesalahan konsentrisitas lapisan-kelongsong | 12.0 | m | ||
| Lapisan tidak melingkar | 6.0 | % | ||
| Kesalahan konsentrisitas inti-cladding | 0.8 | m | ||
| Keriting | 4 | m | ||
| Bukti stres | 0.69 | IPK | ||
| Kekuatan strip pelapis | Nilai rata-rata | 1.0-5.0 | N | |
| Nilai puncak | 1.3-8.9 | N | ||
| Kerugian lentur makro | 60mm, 100 lingkaran | pada 1550nm | 0,05 | dB |
| 32mm, 1 lingkaran | pada 1550nm | 0,05 | dB | |
Panjang drum
Sesuai dengan kebutuhan Anda
Warna serat: (Mendukung warna yang disesuaikan)
| Tidak. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Warna | Biru | Oranye | Hijau | Cokelat | Abu-abu | Putih | Merah | Hitam | Kuning | Ungu | Merah Jambu | air |
Komentar:
Persyaratan detail perlu dikirimkan kepada kami untuk desain kabel dan perhitungan harga.Persyaratan di bawah ini adalah suatu keharusan:
A, Tingkat tegangan saluran transmisi daya
B, jumlah serat
C, Gambar & diameter struktur kabel
D, Kekuatan tarik
F, kapasitas hubung singkat
