Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: GCYFT4-192G657A1
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
192 G657A1 Kabel Mikro Fiber Optic Air Blowing Air Blown Kabel Mikro GCYF4-192 Kabel |
Jumlah serat: |
192 Serat |
Jenis serat:: |
G657A1 |
Diameter (± 0.3mm): |
7.8MM |
Berat kabel: |
52kg/km |
Warna jaket: |
jeruk |
Aplikasi: |
FTTH |
Jarak tiup: |
1500m |
Nama Produk: |
192 G657A1 Kabel Mikro Fiber Optic Air Blowing Air Blown Kabel Mikro GCYF4-192 Kabel |
Jumlah serat: |
192 Serat |
Jenis serat:: |
G657A1 |
Diameter (± 0.3mm): |
7.8MM |
Berat kabel: |
52kg/km |
Warna jaket: |
jeruk |
Aplikasi: |
FTTH |
Jarak tiup: |
1500m |
192 G657A1 Kabel Mikro Fiber Optic Air Blowing Air Blown Kabel Mikro GCYF4-192 Kabel
Keterangan
Air Blown Micro Cable-Filled all-dielectric design dengan diameter luar yang kecil, membuatnya ideal untuk aplikasi microduct, menurunkan biaya pemasangan, memungkinkan penggunaan metode serat tiup udara untuk pemasangan.Dirancang untuk microduct dengan diameter dalam mulai dari 8 mm hingga 16 mm, sesuai dengan jumlah serat.
Tabung longgar terbuat dari PBT yang memberikan sifat mekanik yang hebat di bawah berbagai kondisi dan diisi dengan gel pemblokiran air.
Spesifikasi teknis
| P/T | MIKRO-192 | |
| Jumlah serat | 192 | |
| Jumlah tabung longgar | 6+10 | |
| Jumlah pengisi | 0+2 | |
| Serat per tabung | 12 | |
| Diameter Nominal | 7.8±0.2 mm | |
| Bobot | 55 kg/km | |
| min.Radius lentur - Statis | 12 * diameter kabel | |
| min.Radius lentur - Dinamis | 20 * diameter kabel | |
| Redaman Serat Kabel (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Suhu | Penyimpanan -40 hingga 70℃, Instalasi -10 hingga +40℃, Operasi -40 hingga +70 | |
| Kehidupan kabel | 30 tahun | |
Spesifikasi serat
| Karakteristik | Nilai |
| Karakteristik Optik | |
| Diameter bidang mode | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Koefisien atenuasi | 0,40dB/km @1310nm |
| 0.30dB/km @1550nm | |
| Panjang gelombang dispersi nol ( 0) | 1300nm hingga 1324nm |
| Kemiringan dispersi nol maksimum (S0max) | 0.092ps/(nm2·km) |
| Panjang gelombang potong (λcc) | 1260nm |
| Indeks bias kelompok efektif (Neff) | 1.466 @1310nm |
| 1.467 @1550nm | |
| Karakteristik mekanis | |
| Keriting | 4m |
| Bukti stres | 0.69GPa |
| Kekuatan strip pelapis | Nilai rata-rata 1,0-5,0N |
| Nilai puncak 1.3-8.9N | |
| Kerugian lentur makro | 0.75dB @1550nm, 20mm, 1 lingkaran |
| 1.5dB @ 1625nm, 20mm, 1 lingkaran | |
| 0.25dB @1550nm, 30mm, 10 lingkaran | |
| 1.0dB @ 1625nm, 30mm, 10 lingkaran | |

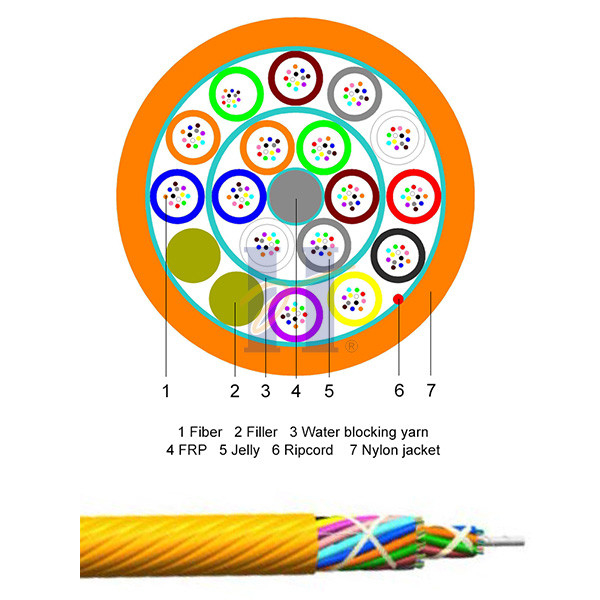

Struktur kabel:
Panjang drum standar
2000m/drum, 4000m/drum & 6000m/drum
Warna serat
| Serat #1: Merah |
| Serat #2: Hijau |
| Serat #3: Biru |
| Serat #4: Kuning |
| Serat #5: Putih |
| Serat #6: Abu-abu |
| Serat #7: Coklat |
| Serat #8: Violet |
| Serat #9: Aqua |
| Serat #10: Hitam |
| Serat # 11: Oranye |
| Serat #12: Merah Muda |
Warna tabung longgar
| Tabung longgar #1: Merah | Tabung longgar #9: Aqua |
| Tabung longgar #2: Hijau | Tabung longgar #10: Hitam |
| Tabung longgar #3: Biru | Tabung longgar # 11: Oranye |
| Tabung longgar #4: Kuning | Tabung longgar #12: Merah muda |
| Tabung longgar #5: Putih | Tabung longgar #13: Merah |
| Tabung longgar #6: Abu-abu | Tabung longgar #14: Hijau |
| Tabung longgar # 7: Coklat | Tabung longgar #15: Biru |
| Tabung longgar #8: Violet | Tabung longgar #16: Kuning |
Cetak teks kabel: (Mendukung teks yang disesuaikan)
HYOC GCYFT4 192 G657A1 [Nomor Drum] [Bulan-Tahun] [Penandaan meter]
Informasi pemesanan
| Jumlah serat | Kelas serat | P/T |
| 192 | G657A1 | MIKRO 16X12F G657A1 PA 7.8MM |
| 192 | G652D | MIKRO 16X12F G652D PA 7.8MM |
| 192 | OM1 | MIKRO 16X12F OM1 PA 7.8MM |
| 192 | OM2 | MIKRO 16X12F OM2 PA 7.8MM |
| 192 | OM3 | MIKRO 16X12F OM3 PA 7.8MM |
| 192 | OM4 | MIKRO 16X12F OM4 PA 7.8MM |
