Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: GYCFT4-192G652D
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 4km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
192 G652D Microduct Air-Blown Cable Air Blown Micro Cable Single Jacket Tidak Ada Kabel Lapis Baja |
Jumlah serat: |
192F |
Jenis serat:: |
G652D |
Diameter (±0.2mm): |
7.8mm ± 0.2mm |
Jaket luar: |
PA12 |
Aplikasi: |
Tertiup Udara |
Ukuran produk mikro: |
14.00/12.00mm |
Jarak tiup: |
1800 Meter |
Nama Produk: |
192 G652D Microduct Air-Blown Cable Air Blown Micro Cable Single Jacket Tidak Ada Kabel Lapis Baja |
Jumlah serat: |
192F |
Jenis serat:: |
G652D |
Diameter (±0.2mm): |
7.8mm ± 0.2mm |
Jaket luar: |
PA12 |
Aplikasi: |
Tertiup Udara |
Ukuran produk mikro: |
14.00/12.00mm |
Jarak tiup: |
1800 Meter |
192 G652D Microduct Air-Blown Cable Air Blown Micro Cable Single Jacket Tidak Ada Kabel Lapis Baja
Keterangan
Seri kabel tiup udara Huiyuan sangat ideal untuk pemasangan tiup udara di microduct, direkayasa dan diuji untuk merek microduct yang ada.OD berkisar dari 5,3 mm jika jumlah serat kurang dari 72 hingga 9,4 mm jika jumlah serat 288.GCYFT4-192, Single Mode, 9/125, G.652.D diproduksi dengan kaca bersertifikat GR-20.Tersedia dalam jumlah serat dari 12 hingga 288, kabel dijual dalam gulungan 14.000 hingga 20.000 kaki.Kabel dirancang dan diproduksi untuk melakukan perjalanan setidaknya 5.000 kaki di dalam microducts dalam banyak kasus.
Spesifikasi teknis
| P/T | GCYF4-192 | |
| Jumlah serat | 192 | |
| Jumlah tabung longgar | 6+10 | |
| Jumlah pengisi | 0+2 | |
| Serat per tabung | 12 | |
| Metode pemblokiran air | Lapisan FRP atau PE | Benang Pemblokiran Air |
| Inti Kabel | Air Memblokir Kevlar | |
| Ketebalan jaket nilon | Nominal: 0.45mm, Rata-rata: 0.40mm, Minimum: 0.35mm | |
| Diameter Nominal | 7.8±0.2 mm | |
| Bobot | 55 kg/km | |
| Maks.Daya tarik | 500N | |
| Maks.Menghancurkan Resistensi | 800N/100mm | |
Spesifikasi serat
| Karakteristik | Nilai yang Ditentukan | Satuan |
| Diameter bidang mode | 9.2±0.4 | m |
| 10,4 ± 0,6 | mm | |
| Koefisien atenuasi | 0,40 | dB/km |
| 0.30 | dB/km | |
| Panjang gelombang dispersi nol ( 0) | 1300 hingga 1324 | nm |
| Kemiringan dispersi nol maksimum (S0max) | 0,092 | ps/(nm2·km) |
| Panjang gelombang potong (λcc) | 1260 | nm |
| Koefisien dispersi | 3.5 | ps/(nm·km) |
| 18 | ps/(nm·km) | |
| Indeks bias kelompok efektif (Neff) | 1,466 | kan |
| 1.467 | kan | |
| Keriting | 4 | m |
| Bukti stres | 0.69 | IPK |
| Kekuatan strip pelapis | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Kerugian lentur makro | 0,05 | dB |
| 0,05 | dB |

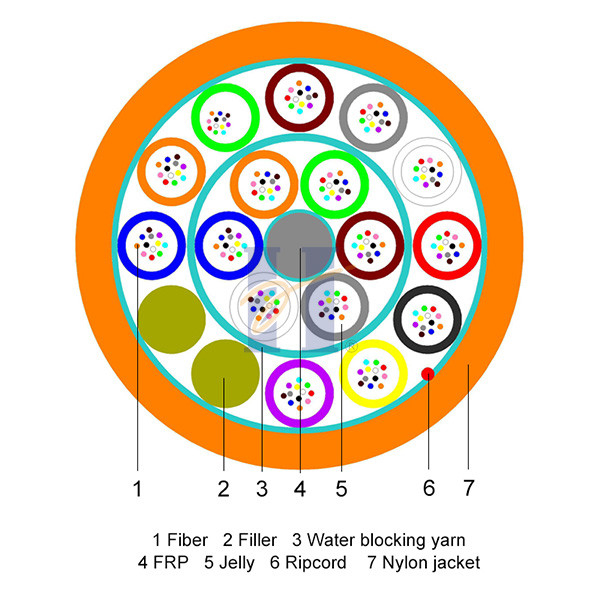

Struktur kabel:
Panjang drum standar
2000m/drum, 4000m/drum & 6000m/drum
Warna serat
| Serat No.1: Merah |
| Serat No.2: Hijau |
| Serat No.3: Biru |
| Serat No.4: Kuning |
| Serat No.5: Putih |
| Serat No.6: Abu-abu |
| Serat No.7: Coklat |
| Serat No.8: Ungu |
| Serat No.9: Aqua |
| Serat No.10: Hitam |
| Serat No.11: Oranye |
| Serat No.12: Merah Muda |
Warna tabung longgar
| Tabung longgar No.1: Merah | Tabung longgar No.13: Merah |
| Tabung longgar No.2: Hijau | Tabung longgar No.14: Hijau |
| Tabung longgar No.3: Biru | Tabung longgar No.15: Biru |
| Tabung longgar No.4: Kuning | Tabung longgar No.16: Kuning |
| Tabung longgar No.5: Putih | |
| Tabung longgar No.6: Abu-abu | |
| Tabung longgar No.7: Coklat | |
| Tabung longgar No.8: Violet | |
| Tabung longgar No.9: Aqua | |
| Tabung longgar No.10: Hitam | |
| Tabung longgar No.11: Oranye | |
| Tabung longgar No.12: Merah Muda |
Cetak teks kabel: (Mendukung teks yang disesuaikan)
HYOC GYCF4 192 G652D [Nomor Drum] [Bulan-Tahun] [Penandaan meter]
Rincian kemasan
| Jumlah Serat | Panjang Drum (m) | Ukuran Drum ×W (mm) | Ukuran Kemasan: L*W*H (mm) | Berat kotor (kg) |
| 192 Serat | 2000 | 800×570 | 840 × 570 × 1005 | 190 |
| 4000 | 900×760 | 940 × 760 × 1105 | 290 | |
| 6000 | 1000×760 | 1050×760×1315 | 420 |
Performa mekanik
| Barang | Metode Pengujian | Hasil Pengujian | Nilai yang Ditentukan |
| kinerja ketegangan | IEC 60794-1-21-E1 | Jangka pendek: a<0,10 dB, a reversibel Jangka panjang: a≤0.03 dB | Jangka pendek: lihat indeks teknis Jangka panjang = 0,5 Jangka pendek |
| Menghancurkan | IEC 60794-1-21-E3 | Jangka pendek: a<0,10 dB, reversibel; Jangka panjang: a≤0.03 dB; Selubung luar tidak memiliki retakan yang terlihat. | Jangka pendek gaya penghancur = 800 N Jangka panjang gaya penghancur = 400 N |
| Pembengkokan berulang | IEC 60794-1-21-E6 | Setelah pengujian, a≤0.03 dB； Selubung luar tidak memiliki retakan yang terlihat. | R = 20 * diameter kabel Beban lentur = 50N Waktu lentur = 30 |
| torsi | IEC 60794-1-21-E7 | Setelah pengujian, a≤0.03 dB; Selubung luar tidak memiliki retakan yang terlihat. | Sudut torsi = ±180º Beban torsi = 50N Waktu torsi = 10 |
| Tikungan kabel | IEC 60794-1-21-E11A | Setelah pengujian, serat optik tidak dapat rusak; Selubung luar tidak memiliki retakan yang terlihat. | R = 20 * diameter kabel 10 putaran Waktu siklus = 5 |
| Semua pengujian optik berlangsung pada 1550 nm | |||
