Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: MINI-24G657A1
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
24 Fiber G657A1 Ditiup Dalam Kabel Serat Optik Kabel Serat Optik FTTH Kabel Serat |
Jumlah serat: |
24F |
Jenis serat:: |
G.657.A1 |
Diameter kabel:: |
2.8mm ± 0,05mm |
Selubung Luar: |
Polietilen Kepadatan Tinggi |
Warna Selubung: |
Hijau atau customerized |
Jenis instalasi:: |
pengaliran udara |
Suhu Penyimpanan: |
-30℃ hingga +50℃ |
Nama Produk: |
24 Fiber G657A1 Ditiup Dalam Kabel Serat Optik Kabel Serat Optik FTTH Kabel Serat |
Jumlah serat: |
24F |
Jenis serat:: |
G.657.A1 |
Diameter kabel:: |
2.8mm ± 0,05mm |
Selubung Luar: |
Polietilen Kepadatan Tinggi |
Warna Selubung: |
Hijau atau customerized |
Jenis instalasi:: |
pengaliran udara |
Suhu Penyimpanan: |
-30℃ hingga +50℃ |
24 Fiber G657A1 Ditiup Dalam Kabel Serat Optik Kabel Serat Optik FTTH Kabel Serat
Aplikasi
Kabel serat optik FTTH dapat digunakan sebagai kabel drop segmen distribusi di jaringan FTTH dan dapat dipasang melalui hembusan udara untuk menghubungkan titik cabang dengan titik akses untuk pelanggan.Kabel ini juga berlaku di jaringan tulang punggung, jaringan area metropolitan dan jaringan akses.
Spesifikasi teknis:
| Kabel P/N | MINI-24-2.8 |
| Jumlah serat | 24 |
| Ketebalan jaket | Nilai nominal: 0.20mm |
| Diameter kabel: | 2.8±0.1mm |
| Berat kabel | 7.0kg/km |
| min.Radius lentur Statis / Dinamis |
10/20 x diameter kabel |
| Suhu penyimpanan | -30 hingga +50℃ |
| Suhu instalasi | -10 hingga +40℃ |
| Suhu operasi | -20 hingga +50℃ |
| Kehidupan kabel | 25 tahun |
Spesifikasi serat:
| Serat mode tunggal | 9/125um OS2 G.657A1 |
| Dispersi kromatik | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| Atenuasi - kabel | |
| Maks.@1310nm (dB/km) | 0.35 |
| Maks.@1550nm (dB/km) | 0.24 |
| Maks.@1625nm (dB/km) | 0,26 |
| Panjang gelombang pemutus kabel (λcc) (um) | 1260 |
| Diameter bidang mode | |
| @1310nm (um) | 8.6-9.3 |
| @1550nm (um) | 9,5-10,5 |
| Diameter kelongsong | 125,0 ± 0,7 |
| Berpakaian non-lingkaran | 1% |
| Diameter lapisan (um) | 235-245 |
| Kesalahan konsentrisitas inti/berpakaian (um) | 0,5 |
| Kesalahan konsentrisitas pelapisan / berpakaian (um) | 12 |
| Panjang gelombang dispersi nol (λ0) (nm) | 1302-1322 |
| Indeks bias kelompok | |
| @1310nm | 1.467 |
| @1550nm | 1.468 |

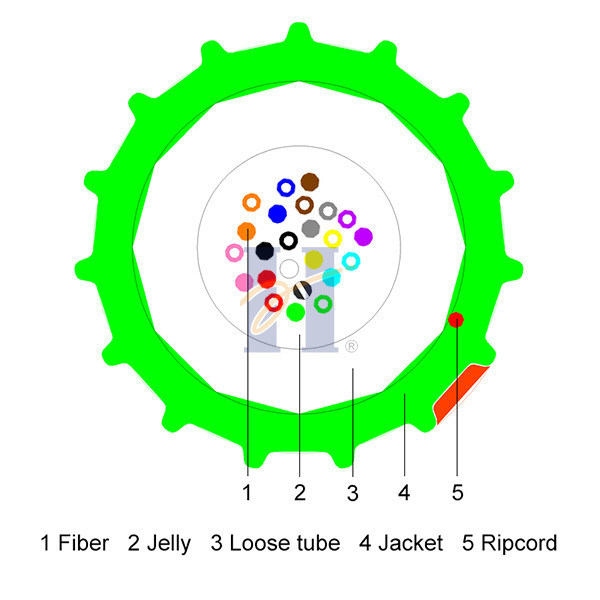

Struktur kabel:
1. Selubung HDPE 2. Fiber 3. Jelly 4. Tabung longgar 5. Ripcord
Karakteristik Mekanik dan Lingkungan
| Barang | Metode Pengujian | Hasil Pengujian | Nilai yang Ditentukan | |
| kinerja ketegangan | IEC 60794-1-21-E1 | Ketegangan serat optik | redaman tambahan | Maks.Kekuatan Tarik = Tegangan ijin jangka pendek≈2× (Tegangan ijin jangka panjang) |
| Jangka pendek: 0.3％ Jangka panjang: 0.1％ |
Jangka pendek: a<0.1dB, a reversibel Jangka panjang: a≤0.03 dB |
|||
| Menghancurkan | IEC 60794-1-21-E3 | Jangka pendek: a<0.1dB, a reversibel Jangka panjang: a≤0.03 dB Selubung luar tidak memiliki retakan yang terlihat. |
Kekuatan penghancuran jangka pendek = 600N Kekuatan penghancuran jangka panjang = 300N |
|
| Tikungan kabel | IEC 60794-1-21-E11A | Setelah pengujian, serat optik tidak putus Selubung luar tidak memiliki retakan yang terlihat. |
R: 20 x diameter kabel |
|
| Semua pengujian optik berlangsung pada 1550 nm | ||||
Panjang drum standar
2000m/drum, 4000m/drum & 6000m/drum
Warna serat: (Mendukung warna yang disesuaikan)
| 1 Biru | 13 Biru |
| 2 Jeruk | 14 Jeruk |
| 3 Hijau | 15 Hijau |
| 4 Coklat | 16 Coklat |
| 5 Abu-abu | 17 Abu-abu |
| 6 Putih | 18 Putih |
| 7 Merah | 19 Merah |
| 8 Hitam | 20 Hitam |
| 9 Kuning | 21 Kuning |
| 10 ungu | 22 ungu |
| 11 Merah Muda | 23 Merah Muda |
| 12 air | 24 air |
Cetak teks kabel: (Mendukung teks yang disesuaikan)
HUIYUAN GCYFXTY 24 G652D [Nomor Drum] [Bulan-Tahun] [Penandaan meter]
Informasi pemesanan
| Jumlah serat | Kelas serat | Bagian nama |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
