Rincian Produk
Tempat asal: Chengdu, Cina
Nama merek: HUIYUAN
Sertifikasi: ISO9001
Nomor model: EPFU-4G657A1-PE1.15
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10km
Harga: negotiable
Kemasan rincian: drum kayu
Waktu pengiriman: 5 hingga 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 5000Km/Bulan
Nama Produk: |
Instalasi FTTx Air Blown Fiber 4 G652D EPFU Micro Fiber Optic Cable |
Jumlah serat: |
4F |
Kelas serat: |
G.652D |
Jenis serat:: |
mode tunggal |
Diameter: |
1.15mm ± 0,05mm |
Semua dielektrik: |
Ya |
Aplikasi: |
FTTX |
Produk mikro untuk ditiup: |
5/3mm HDPE |
Jarak tertiup: |
1000M |
Nama Produk: |
Instalasi FTTx Air Blown Fiber 4 G652D EPFU Micro Fiber Optic Cable |
Jumlah serat: |
4F |
Kelas serat: |
G.652D |
Jenis serat:: |
mode tunggal |
Diameter: |
1.15mm ± 0,05mm |
Semua dielektrik: |
Ya |
Aplikasi: |
FTTX |
Produk mikro untuk ditiup: |
5/3mm HDPE |
Jarak tertiup: |
1000M |

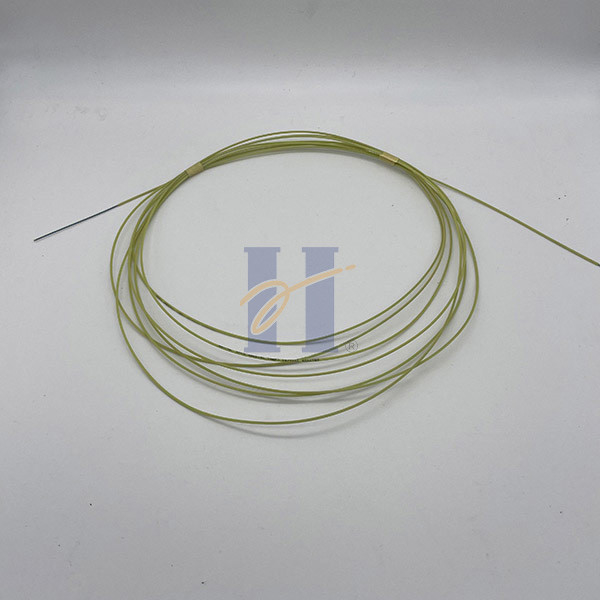

Instalasi FTTx Air Blown Fiber 4 G652D EPFU Micro Fiber Optic Cable
Keterangan
Air Blown Fibers (ABF atau EPFU) adalah unit serat optik yang cukup tipis dengan diameter hanya 1,15 hingga 2,1 mm.Meskipun desain diameternya sangat kecil, masing-masing Air Blown Fiber memiliki kapasitas 2 hingga 24 serat, termasuk serat singlemode dan multimode.Air Blown Fibers dapat dipasang di semua jenis microduct dari diameter dalam 2 hingga 6mm.Ini sangat cocok untuk koneksi drop di instalasi Fiber To The Home (FTTH).
Spesifikasi teknis:
| item | Nilai | |
| serat optik | G652D | |
| Jenis serat: | Modus tunggal | |
| Jumlah serat | 4 serat | |
| Bahan selubung luar | Polietilena | |
| Diameter nominal kabel (± 0,05 mm) | 1.15mm | |
| Kabel kira-kira.berat (kg/km) | 1 | |
| Hembusan Udara | Peralatan: PR140, Saluran: 5/3.5mm, Tekanan tiupan: 10bar, Panjang hembusan khas: 1000m |
|
| Produk mikro yang berlaku | 5/3.5mm | |
Kinerja Lingkungan
| Uji | Metode Tes | Parameter Uji | Spesifikasi produk |
| Rendam air | IEC 60794-5 | 1000 jam dalam air, 18°C/22°C | Tes setelah siklus suhu £0,25 dB/km perubahan selama dan setelah pengujian |
| Siklus Suhu | IEC 60794-1-2-F1 (3 siklus) |
+20 °C, -20 °C, +60 °C | Peningkatan redaman selama dan setelah pengujian OM1: 0,25dB/km, OM2,3,4: 0,40dB/km |
| Siklus Panas Basah | IEC 60068-2-38 (10 siklus) |
25 °C, 65 °C, 25 °C, 65 °C, 25 °C, -10 °C, 25 °C |
Peningkatan redaman selama dan setelah pengujian 0,25dB/km |
Spesifikasi serat:
| Karakteristik | Nilai yang Ditentukan | Satuan | |
| Diameter kelongsong | 125.0±1.0 | m | |
| Kelongsong non-lingkaran | 1.0 | % | |
| Diameter lapisan: | 245.0±10.0 | m | |
| Kesalahan konsentrisitas lapisan-kelongsong | 12.0 | m | |
| Lapisan tidak melingkar | 6.0 | % | |
| Kesalahan konsentrisitas inti-cladding | 0.8 | m | |
| Keriting | 4 | m | |
| Bukti stres | 0.69 | IPK | |
| Kekuatan strip pelapis | Nilai rata-rata | 1.0-5.0 | N |
| Nilai puncak | 1.3-8.9 | N | |
| Kerugian lentur makro | 60mm, 100 lingkaran, pada 1550nm | 0,05 | dB |
| 32mm, 1 lingkaran, pada 1550nm | 0,05 | dB | |
Struktur kabel:
1. Serat 2. Resin 3. Pengisi 4. Alur 5. Jaket HDPE
Standar:
| ITU-T G.652.D | Karakteristik serat optik dan kabel mode tunggal |
| ANSI/TIA/EIA 598-C | Pengodean Warna Kabel Serat Optik |
| IEC 60794-1-2:2017 | Kabel serat optik - Bagian 1-2: Spesifikasi umum - Dasar prosedur uji kabel optik - Panduan umum |
| IEC 60068-2-38:2009 | Pengujian lingkungan - Bagian 2-38: Pengujian - Uji Z/AD: Uji siklus suhu / kelembaban komposit |
| RoHS | Pembatasan Bahan Berbahaya - Sesuai |
Panjang drum standar
2km/pan, 4km/pan & 6km/pan
Warna serat: (Mendukung warna yang disesuaikan)
| Warna | 1.biru | 2.oranye | 3.hijau | 4.coklat |
Cetak teks kabel: (Mendukung teks yang disesuaikan)
HUIYUAN FU 4 G652D [Nomor Drum] [Tanggal-Bulan-Tahun] [Meter]
Rincian kemasan:
| Jumlah Serat |
Panjangnya |
Ukuran kemasan: |
Berat kotor |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
